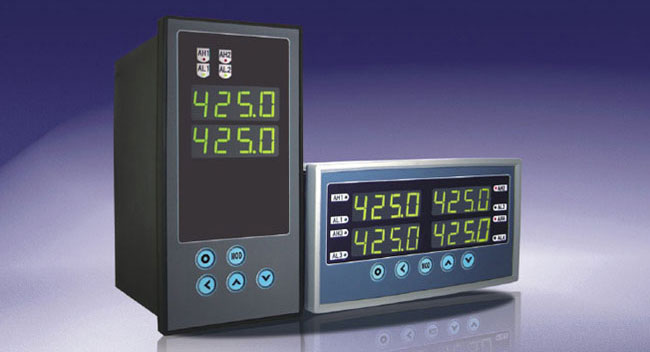

2 、NZ-XSDAL多通道數顯儀選型表:
■ 2 ～ 4 路測量輸入，各輸入獨立顯示。
■ 0.2 級精度，測控速度 0.4 ～ 0.8 秒（ 0.2 秒×通道數）。
■ 3 通道輸入和 4 通道輸入時，具備平均、最大、最小三種運算方式，運算的結果可用于報警、變送、通訊。
■ 最多 8 個報警輸出點。
■ 最多 4 路變送輸出。
■ 鋁合金外殼，可插拔接線端子。
| 內容 | 代碼說明 | |||||||||||||||||
| NZ-XSDAL/ | 2通道輸入；0.2級測量精度；測控速度0.6秒（0.2秒/通道） | |||||||||||||||||
| 外形尺寸 | AH | 160×80×125開孔尺寸：152×76 | ||||||||||||||||
| AS | 80×160×125開孔尺寸：76×152 | |||||||||||||||||
| 面板規格 | 4位LED×通道數 | |||||||||||||||||
| 通道數 | 2～4 | 2到4通道輸入，標準配置為2通道，超過2通道單獨收費。 | ||||||||||||||||
| 順序表示4個通道輸入信號（其它輸入信號，訂貨時說明） | E | E | E | E | 熱電偶（K/S/R/B/N/E/J/T）； | |||||||||||||
| R | R | R | R | 熱電阻（Pt100/Cu100/Cu50/BA1/BA2/G53）； | ||||||||||||||
| I | I | I | I | 直流電流（4～20）mA、（0～10）mA、（0～20）mA； | ||||||||||||||
| V | V | V | V | 直流電壓（0～5）V、（1～5）V、（0～10）V； | ||||||||||||||
| W | W | W | W | 電位器（500Ω～10KΩ） | ||||||||||||||
| 報警（選件） | T1～8 | 1～8點報警(250VAC/3A，阻性負載)。 | ||||||||||||||||
| 變送（選件）（順序表示4路變送，需要幾路變送就寫幾路變送輸出信號）（分辨率：1/3000；負載能力：600Ω） | A1 | A1 | A1 | A1 | 電流輸出（4～20）mA、（0～10）mA、（0～20）mA | |||||||||||||
| A2 | A2 | A2 | A2 | 電壓輸出（1～5）V、（0～5）V | ||||||||||||||
| A3 | A3 | A3 | A3 | 電壓輸出（0～10）V | ||||||||||||||
| A4 | A4 | A4 | A4 | 電壓輸出（-5V～+5V） | ||||||||||||||
| A5 | A5 | A5 | A5 | 電壓輸出（-10V～+10V） | ||||||||||||||
| 外供電源（選件） | B1 | 24V±5%50mA以下 | ||||||||||||||||
| B1G | 24V±5%100mA以下 | |||||||||||||||||
| B2 | 12V±5%50mA以下 | |||||||||||||||||
| B2G | 12V±5%100mA以下 | |||||||||||||||||
| 通訊（選件）（通訊速率：2400、4800、9600、19200）（通訊地址：0～99） | S1 | TCASCII協議RS232 | ||||||||||||||||
| S2 | TCASCII協議RS485 | |||||||||||||||||
| M1 | Modbus-RTU協議RS232 | |||||||||||||||||
| M2 | Modbus-RTU協議RS485 | |||||||||||||||||
| 打印接口（選件） | P | |||||||||||||||||
| 電源規格 | V0 | 100-240VAC50/60Hz | ||||||||||||||||
| V1 | 10-24VAC50/60Hz；10-24VDC | |||||||||||||||||
注：1 、標準信號及量程列表
|
輸入信號類型 |
量程范圍 |
輸入信號類型 |
量程范圍 |
||
|
電 壓 |
0~5VDC |
-1999~9999 |
電 流 |
4~20mA |
-1999~9999 |
|
1~5VDC |
0~10mA |
||||
|
0~20mA |
|||||
|
熱 電 阻 |
Pt100 |
-200.0~ 400. 0 ℃ |
熱 電 偶 |
K |
0~1350 ℃ |
|
Cu100 |
-50.0~ 150.0 ℃ |
S |
0~1750 ℃ |
||
|
Cu50 |
-50.0~ 150.0 ℃ |
R |
0~1750 ℃ |
||
|
BA1 |
-200.0~ 650.0 ℃ |
B |
250~1800 ℃ |
||
|
BA2 |
-200.0~ 400.0 ℃ |
E |
0~700 ℃ |
||
|
G53 |
-50.0~ 150.0 ℃ |
J |
0~920 ℃ |
||
|
T |
0~400 ℃ |
||||
|
N |
0~1300 ℃ |
||||
3 、NZ-XSDAL多通道數顯儀 技術規格:
3.1 基本技術規格
| 電源 | 220V AC ± 10% ，功耗小于 8VA |
| 9V DC – 30V DC ，功耗小于 8VA |
| 工作環境 | 0 ℃ - 50 ℃ ，濕度低于90%R . H |
| 顯示范圍 | -1999 – 9999 |
| 顯示分辨力 | 1/10000 |
| 輸入信號類型 | 電壓： 0V – 5V DC ； 1V – 5V DC 可通過設定選擇 |
| 電流： 4mA – 20mA ； 0mA – 10mA ； 0mA – 20mA 可通過設定選擇 | |
| 熱電阻： Pt100 ； Cu100 ； Cu50 ； BA1 ； BA2 ； G53 可通過設定選擇 | |
| 熱電偶： K ； S ； R ； B ； N ； E ； J ； T 可通過設定選擇 | |
| mV 信號： 100mV ； 50mV ； 20mV 需在訂貨時注明輸入范圍 | |
| 基本誤差 | 小于± 0.2%F · S |
| 測量分辨力 | 1/60000 ， 16 位 A/D 轉換器 |
| 測量控制周期 | 通道數× 0.2 秒 |
| 報警輸出 | 10 種報警方式，通過設定選擇。延時報警功能 |
| 繼電器輸出：觸點容量 220V AC ， 3A | |
| 變送輸出 | 光電隔離 |
| 4mA – 20mA ； 0mA – 10mA ； 0mA – 20mA 直流電流輸出, 通過設定選擇，負載能力大于 500 Ω |
|
| 1V – 5V ； 0V – 5V ； 0V – 10V 直流電壓輸出，需訂貨時注明 | |
| 輸出分辨力： 1/4000 ，誤差小于± 0.2%F · S | |
| 通訊接口 | 光電隔離 |
| RS232 ； RS485 標準，訂貨時注明 | |
| 儀表地址 0 – 99 可設定 | |
| 通訊速率 1200 ； 2400 ； 4800 ； 9600 ； 19200 通過設定選擇 | |
| 配套測試軟件，提供組態軟件和應用軟件技術支持 | |
| 打印接口及打印單元 | 內置硬件時鐘，停電不影響走時，自動調整閏年,大、小月 |
| 手動；手動 + 定時；手動 + 定時 + 報警三種打印方式通過設置選擇 | |
| 打印單元為 16 列字符型微型打印機， 1 臺打印單元只能接 1 臺儀表 | |
| 外供電源 | 普通電源：用于給變送器供電，輸出值與標稱值的誤差小于± 5%,負載能力大于60mA |
| 24VDC;12VDC;5VDC 或其它規格,需在訂貨時注明 |
